隔离式洗脱机安装与维护手册

1 隔离式洗脱机简介

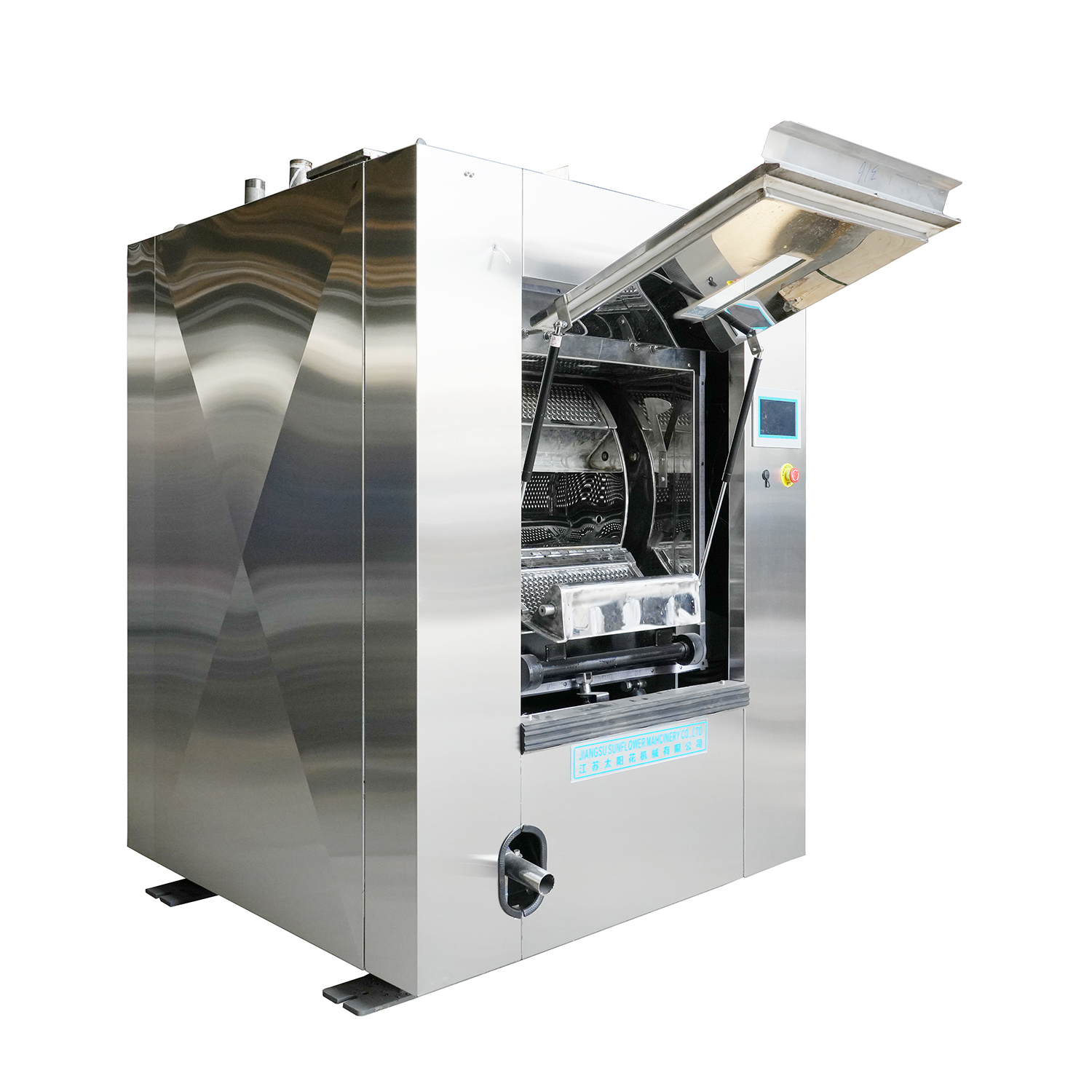

卫生隔离式洗脱机的理念是将洗衣房分成了洁净区和非洁净区两个独立的操作区间。洗涤物由位于非洁净区一侧的机门装入，洗涤完毕后从位于洁净区得一侧的机门取出。防止洗涤物从非洁净区装卸和出料的交叉污染，是无尘工业和医院洗衣房的理想洗涤设备。

首先，从设备上采取背靠背的两道机门，使污染布草的装卸和洁净布草的装卸从不同的两道们进出，从源头上避免交叉感染：其次，卫生隔离式洗脱机 ，使加装中间的隔离墙成为可能，从而实现了污染区和洁净区等个功能的划分 。彻底阻断了二次污染的产生

洁净区与污染区人员与用的具的独立配置，布草的单向流动，加上空寂的负压流动设计，更彻底的避免了二次交叉污染 。

1） 电脑控制器 ：大屏幕液晶触摸电脑采用中（英）文操作界面 ，人机对话方式方便可靠

2） 气囊避震器： 特殊高度设计加上采用气囊避震器，保证机器运行平稳 ，震动小。

3） 自动对门装置： 对门采用接近开光自动控制，确保再装衣和取衣时 ，内门能精确定位

4） 内门门锁： 内门门锁采用滑块锁紧机构，并且带有自动锁妨松功能 ，既有很高的强度，又能确保安全

5） 隔离式洗衣机电气部分有程序控制器，变频器，电动机等主要部件组成，实现低速洗涤，中速，高速脱水等功能，具有时间，温度设置，自动控时，控温，自动加水，排水，自动加洗涤剂，自动故障检测等功能

2 使用要求

1）为了得心应手的使用设备，使用前务必详细的阅读电脑板使用说明书《KH319B 水洗机电脑用户使用说明书》及《隔离式洗衣机使用说明书》

2）如能进一步了解变频器的使用则更好

  本手册提供给使用者安装，参数设置，异常的诊断和排除及日常维护产品的相关注意事项，为了确保能正确的安装及操作设备，请在安装之前，详细阅读使用手册，并且妥善保存。

3 卫生隔离式洗衣机的技术参数

型号		BM30	BM50	BM100
最大额定容量（kg）		30	50	100
滚筒	直径（mm）	Φ800	Φ900	Φ1200
	径深 （mm）	600	800	1220
	容积 （L）	301	508	1000（可以隔舱 ）
加热条件		Electricity	STEAM	Steam
G-力		440	320	380
电压 （V/Hz）				380v
电机功率 （kw）		4	5.5	11
变频器功率 （kw）		5.5	7.5	15
外接管路口接口	冷水 热水	50	25	40
	蒸气	70	25	25
	排水	80	40	80
压缩空气 （MPa）		0.4Mpa-0.6Mpa	0.4Mpa-0.6Mpa	0.4Mpa-0.6Mpa
每车耗水量 （kg）		1000	1200	1800
每车耗电量 （kwh）		2.1	2.1	2.8
外形尺寸 (l*w*h) （mm）		15400*1480*1650	1710*1590*1715	1810*1950*2165
重量 （kg）		1900	1900	2900

4 运输安装

使用本设备前，请务必注意以下事项。不当的方法可能造成设备故障，人员伤害，火灾等重大事故。

1) 安全注意事项

A 设备请勿安装在易积水，潮湿，阳关直射的地方 。高温，温湿度的环境，需要安装换气扇

B 设备接地线应可靠，牢固

C 洗涤物内应无危险品，金属类等

D 采用蒸气供热时，蒸气管道需要保温材料包扎隔离，既节省能源又避免烫伤人员

E 洗涤物不得少于额定容量的90% 不得超过规定额定容量

F 机器长时间不用时需要切断机器总电源，需要关闭蒸气，冷水，热水及供气总阀 。当机器发生异常，修理维护，调试时 也需要关闭相关的总阀门，避免意外事故的发生

G 在面板，保护板等拆除的状态下开动机器时，请务必在规定的安全位置后再开动机器，避免传送带，皮带轮等引发意外事故

H 检修设备试，请务必切断总电源，挂上“正在修理” 的标志

I 请勿在机器上放置物品，影响控制箱散热，可能会造成故障，失火等，另外，如果掉落下来，又有受伤，发生故障等危险

J 禁止擅自改装设备，变更机械功能

2) 运输  安装注意事项

A 固定支架：机器的运输，移位时必须用固定支架，否则会引起设备故障。设备使用时,应及时拆除固定支架，否则因震动过大，造成机器的损坏及人身安全

B 避免碰撞：在运输搬入是，请注意避免碰撞，以免损伤机器外形。

C 防雨水： 雨天搬运时，务必给机器加盖塑料布之类，以防雨水进入，特别是电器控制箱

D搬运起吊：机器搬运，起吊运时，钢丝绳应固定于机器内四个吊装孔

E地基要求:地基能充分承受机器的自重 ，地面水平，就不需要特别的地基， 只需在此地基上用地脚螺栓水平固定

F电源线采用三相四线制，配线应该具有足够的线经，确保压降<2%

5 异常情况处理

1）当机器发生报警或者异常时，需要清查故障原因并解决后再开动。异常状态下开动机器，可能引起更加严重的故障，以及更大危害

2）遇到紧急情况时请立即切断总电源

4 使用中要注意的一些问题

1）压缩空气的压力应在0.4Mpa to 0.6 Mpa 之间，起源处理器应及时加油和排水，否则机器不能正常工作

2）如果采用自动程序完成洗涤过程， 洗涤效果和多种因素有关，如洗涤物得多少，大小，种类以及脏的程序等，建议用户更具各自的实际情况，摸索出一条比较理想的程序，或者通过手动操作来摸索出各种动作的时间长短，通过电脑修改程序， 从而达到最佳的使用效果

3）自动操作时请不要随意随意缩短某一动作的时间

4）无论是手动还是自动运行，当进入脱水阶段时，在开始的60秒时间，应该仔细观察前门的晃动情况 ，在一般情况下，前门有轻微的晃动，这是正常现象，假如机器晃动加大，应该立即停止脱水，重新回到洗涤状态，加水均布，重新脱水，否则对机器的机械寿命有很大的影响

5）洗涤物最好是分类洗涤，同时，床单和毛毯等大家要斗馓，以免相互缠绕 ，从而均布不良，影响一下动作

6）机器在正常运行中，尤其是在脱水状态下，即使是在自动状态，操作人中也不可以离开岗位，以免发生意外

7）用户必须在蒸汽管道上安装安全阀，压力表和截止阀，是压力均衡

8）机器 要脱水时，执行均布时的水位应该为高水位，否则对机器的性能有很大的影响，同时，不论是手动还是自动，中，高脱的时间不要超过3分钟，机器长时间高速运行，对机器的寿命有很大的影响

6 洗涤物的投入量

机器的处理量如下建议， 过量的投入会超负荷，机器不仅不能正常运行，而且会缩短机器的使用寿命。量过少，机器不易平衡，降低洗涤效果，而且浪费能源

建议如下（洗涤物因质地，种类的不同而各有差异，仅作为参考）

BW-30--(25KGS--30KGS ) BW-50 ( 40KGS -50KGS )

BW-70 - (60KGS-70KGS）BW-100 （90KGS-100KGS )

7 机器运行条件要求及安全保障

1）电源：380V(三相四线）

2）电源介于电器板的接线端子，其中L1 L2 L3 分别接于电源火线，N接于电源中线。务必正确接线

3）机器必须有牢固可靠的接地装置
